PoleStar™ 200R功能型煅烧高岭土｜橡胶密封、电缆绝缘、胶管挤出与薄膜防粘应用指南

发布时间：2026-08-05

在工业配方中，高岭土常被简单理解为一种普通填充材料。

但高岭土经过精制提纯与高温煅烧处理后，矿物结构、表面性质、颗粒形貌及综合应用性能会发生质变，可在橡胶、聚合物、电线电缆、包装薄膜等领域发挥核心功能性作用，远超普通填充填料。

PoleStar™ 200R是一款专为橡胶密封、胶管挤出、电缆绝缘、聚烯烃薄膜防粘场景研发的功能型煅烧高岭土，主打高性能、高适配、高稳定性。

产品核心应用价值汇总：

良好的橡胶挤出和压延加工性能，拥有较低的口模膨胀特性，可实现精准的制品尺寸控制；具备优异的低压缩永久变形性能，同时拥有低吸湿特性与稳定的电气绝缘能力。产品本身色泽浅、化学惰性强、纯度高，可实现聚烯烃薄膜防粘连效果，在薄膜清晰度、防粘性能与生产成本之间，达成优质的综合平衡。

杭州崇科常备PoleStar™ 200R现货库存，本文结合Imerys官方公开技术资料与实际落地应用经验，全方位拆解这款功能型煅烧高岭土的多行业应用优势与技术要点。

一、PoleStar™ 200R是什么材料？

PoleStar™ 200R是一款由高度精制高岭土在1000℃以上煅烧制得的功能型煅烧高岭土。

在煅烧过程中，高岭土会发生化学、矿物结构和颗粒形貌变化。与保留天然层状结构的水洗高岭土相比，煅烧高岭土的表面活性、吸湿特征、硬度、孔隙结构及与聚合物的相互作用都会发生变化。

因此，PoleStar™ 200R不应只按普通填料评价，而应从以下工程性能进行理解：

加工性能、挤出尺寸、压缩永久变形、低吸湿、电气绝缘及薄膜防粘连。

产品TDS明确列出的应用包括橡胶及聚合物、聚烯烃薄膜防粘连、电缆挤出、胶管、垫片、橡胶密封件、止塞以及低压和中压电力电缆绝缘。

二、PoleStar™ 200R的主要技术参数

以下数据用于产品初步选型：

检测项目	技术指标
ISO 白度	88.5±2.0
+53μm 筛余	≤500ppm
+10μm 粒径占比	≤10%
-2μm 粒径占比	≥44%
水分	≤0.5%
10% 浆料 pH	6.5±0.5
比重	2.6
BET 比表面积	8.5m²/g
充气粉体密度	340kg/m³
振实密度	600kg/m³
二氧化硅含量	约 55%
氧化铝含量	约 41%

注：以上为产品典型参数与规格指标，各批次具体数据以最新版TDS、COA及双方确认资料为准。

三、为什么PoleStar™ 200R不是普通橡胶填料？

1. 改善橡胶挤出和压延加工

在橡胶混炼、挤出和压延过程中，填料不仅影响成本和硬度，还会影响：门尼黏度、粘辊情况、胶料流动、口模膨胀、挤出尺寸、制品表面、后续硫化稳定性。

Imerys橡胶资料指出，PoleStar™ 200R可改善橡胶挤出和压延加工，并有助于获得较光滑的表面和良好的尺寸控制。

其较低口模膨胀特征，对密封条、胶管、胶辊及连续挤出橡胶型材尤其具有实际意义。

在氯丁橡胶、氯磺化聚乙烯和氯化聚乙烯等卤化聚合物中，资料还提到PoleStar™ 200R具有较低的粘辊倾向。

工程师在实际选型时，不应只比较填料的白度和单价，还应比较：混炼是否稳定、挤出是否顺畅、表面是否光滑、尺寸是否容易控制。

2. 改善压缩永久变形和弹性恢复

O形圈、垫片、密封条、胶塞等产品需要长期承受压缩。

如果压力解除后，橡胶制品不能恢复原有形状，就可能出现：密封压力下降、永久变形增大、接触面泄漏、制品尺寸变化、使用寿命缩短等问题。

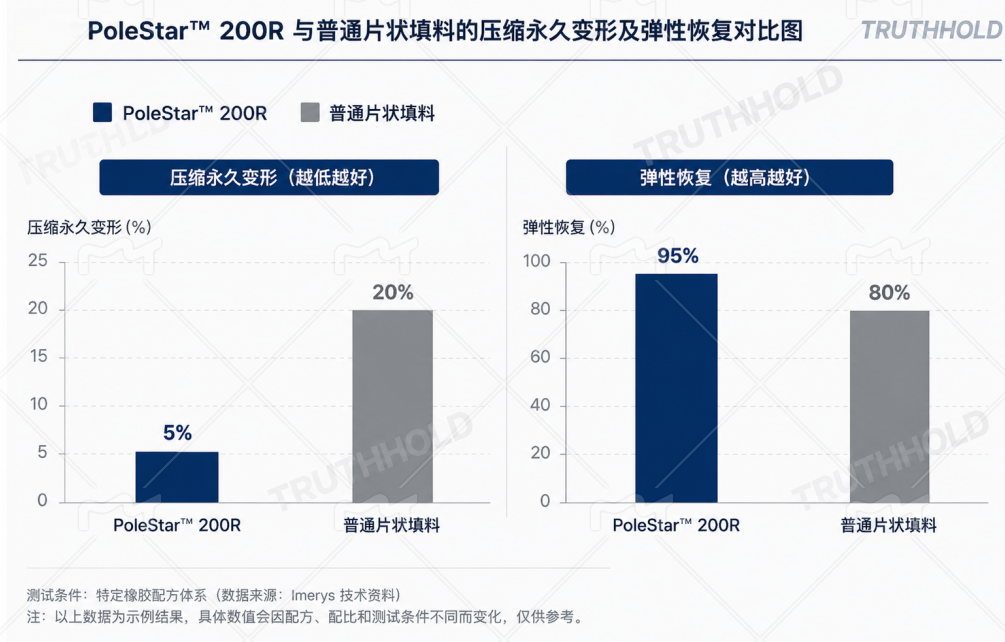

在Imerys工业橡胶资料所示的特定对比体系中，PoleStar™ 200R表现出约：

在标准测试体系下，PoleStar™ 200R可实现5%的压缩永久变形，弹性恢复率可达95%，性能表现远超普通填料。

普通片状填料对照约为20%的压缩永久变形和80%的弹性恢复。

这组数据并不是所有橡胶配方的固定保证值，但说明了功能型煅烧高岭土与普通片状填料在密封保持方面可能存在明显差异。

3. 低吸湿与电气绝缘

水分会影响橡胶电缆绝缘材料的体积电阻率、介电损耗及长期使用稳定性。

PoleStar™ 200R具有较低吸湿特征，可用于需要兼顾电气绝缘、加工性能和尺寸稳定的橡胶电缆体系。

Imerys将其核心橡胶属性概括为：高绝缘性、良好的加工性能、较低压缩永久变形、较高纯度。

在原厂公开的一组橡胶电缆绝缘示例配方中，PoleStar™ 200R添加量为150phr，测试得到：

该配方实测数据如下：

检测项目	实测参数
拉伸强度	7.8MPa
300% 定伸模量	5.1MPa
断裂伸长率	240%
硬度	68IRHD
100℃压缩永久变形	7.5%
体积电阻率	1.3×10¹⁴Ω·cm
相对介电常数	2.91
损耗因子	0.009

注：以上数据基于特定试验配方测试得出，仅作应用方向参考，不可直接作为各类胶种、量产配方的固定性能指标。

四、PoleStar™ 200R在橡胶胶辊中的应用

胶辊是PoleStar™ 200R目前已有实际客户基础的应用方向。

工业胶辊、印刷胶辊、输送胶辊及功能胶辊通常需要同时兼顾：

工业胶辊、印刷胶辊、输送胶辊等功能胶辊，对配方体系要求严苛，需要兼顾胶料混炼稳定性、挤出与模压加工适配性、辊面细腻度、硬度与弹性平衡、长期尺寸稳定性、动态使用耐久性以及承压后的弹性恢复能力。

PoleStar™ 200R在胶辊中的价值，不只是增加填充量，而是帮助工程师调节加工性能、硬度、模量、表面质量和尺寸稳定之间的平衡。

不同胶辊的配方和使用条件差异较大，建议通过添加量梯度试验，比较门尼黏度、硫化曲线、硬度、拉伸、磨耗、压缩永久变形及胶辊表面状态。

五、汽车密封条、O形圈和垫片

汽车密封条、O形圈和垫片的共同要求，是在长期压缩、温度变化及反复形变后仍保持稳定密封能力。

Imerys公开资料将PoleStar™ 200R列入以下橡胶应用场景：

目前该产品已被官方明确推荐应用于汽车门窗密封件、O形圈、密封垫片、橡胶隔膜、各类工业胶管及全车、工业通用橡胶密封制品。

在汽车橡胶资料中，PoleStar™ 200R被用于改善压缩和拉伸永久变形，并被明确描述为具有突出的挤出加工表现。

在这些应用中，工程师建议重点测试：

针对密封制品的配方开发与量产测试，工程师可重点关注：压缩永久变形与弹性恢复性能、热空气/湿热老化稳定性、门尼黏度与挤出速率、口模膨胀率与型材尺寸精度、制品表面平整度及长期密封保持性能。

六、工业胶管、汽车胶管和液压软管

胶管体系通常需要在加工、强度、热老化、吸湿和尺寸稳定性之间取得平衡。对于汽车胶管、工业胶管及液压软管，填料会直接影响产品多项核心性能：

在胶管配方体系中，填料直接决定胶料挤出稳定性、内外壁表面光洁度、壁厚均匀性与尺寸保持能力，同时影响产品热空气/热水老化性能、增强层粘合强度以及物料透过性等关键指标。

Imerys高岭土橡胶应用表将PoleStar™ 200R推荐用于空气或水用胶管、工业胶管及液压软管，核心优势为低吸湿和优异的热老化表现。

对于带钢丝、纤维或织物增强层的胶管，还应同步评价胶料与增强层之间的粘合性能，不能只测试填料对基础物性的影响。

七、胶塞和药用封闭件方向

PoleStar™ 200R目前已在杭州崇科部分胶塞客户中形成成熟应用基础。

Imerys橡胶资料明确，PoleStar™ 200R具备多重适配药用封闭件的优势：

适配药用封闭件场景，PoleStar™ 200R拥有色泽均匀浅度外观、优异的化学惰性与体系稳定性，密封永久变形极低、加工粘辊倾向小，同时具备高纯度、低杂质的品质优势，适配高端洁净制品配方。

资料提供的溴化丁基橡胶封闭件示例配方中，PoleStar™ 200R添加量为100phr，实测性能如下：

在溴化丁基橡胶封闭件标准配方（添加量100phr）中，产品实测性能优异：拉伸强度7.8MPa、100%定伸模量2.1MPa、断裂伸长率780%、硬度51IRHD，适配柔性密封件生产需求。

这足以说明PoleStar™ 200R具备胶塞和药用封闭件的技术应用基础，但需要重点明确：

重要提示：拥有药用封闭件适配资料，不代表本品可直接定义为“医用级高岭土”。

涉及药用胶塞应用时，必须核对和测试以下指标：

落地药用胶塞应用前，企业需完整核验产品TDS、SDS官方文件，严格检测重金属与微量杂质含量、产品洁净度、可提取物与可浸出物指标，同步验证药物相容性、密封完整性、药包材合规性，对标企业内部技术标准完成全面测试。

产品最终适用性，需由客户在实际胶料和药包材体系中完成全面验证。

八、PoleStar™ 200R在电线电缆绝缘中的应用

PoleStar™ 200R可广泛应用于低压及部分中压橡胶电缆绝缘体系，核心技术价值突出：

在低压、中压橡胶电缆绝缘体系中，这款煅烧高岭土凭借优异的电气绝缘性能、低吸湿特性，可保障电缆长期运行稳定；同时适配橡胶挤出工艺、压缩永久变形低、绝缘尺寸可控，能够适配柔性电缆反复弯折、扭转工况，稳定维持绝缘层厚度。

Imerys电缆资料将PoleStar™ 200R与Glomax™ LX配套用于电缆绝缘，重点认可其电气绝缘、低压缩永久变形和优异的电缆挤出性能。对于频繁弯折、扭转的柔性电缆，其稳定的压缩恢复性能可有效保障绝缘层厚度，延长电缆使用寿命。

应用等级区分：

产品应用等级有着明确区分：PoleStar™ 200R主打适配低压及部分中压橡胶绝缘体系；长期涉水、高耐压的中高压特种电缆，需选用原厂Polarite™等专用品级，不可将本品笼统宣传为全规格高压电缆通用材料。

九、PoleStar™ 200R在聚烯烃薄膜中的防粘连应用

塑料薄膜在生产、收卷、储存和使用过程中，相邻膜层极易相互粘连，导致薄膜开口困难、使用体验差。薄膜粘连主要受以下因素影响：

薄膜粘连问题主要受多重工况影响，包括薄膜表面平滑度与厚度规格、生产收卷压力、仓储储存温度、低分子助剂迁移特性以及树脂与助剂的整体配方体系。

无机防粘连剂，也常被称作薄膜防粘剂、开口剂、无机开口剂（Anti-blocking additive）。其核心作用机理为：在薄膜表面形成微观粗糙度，降低相邻膜层的实际接触面积，从根源减少膜层粘连力。

PoleStar™ 200R是一款高纯、中等粒径、化学惰性、低助剂吸附的煅烧高岭土，可在聚乙烯薄膜体系中，实现防粘连效果、薄膜光学性能与配方成本的最优平衡。

Imerys公开LLDPE吹膜试验数据（PoleStar™ 200R添加量4500ppm）：

在LLDPE吹膜标准测试中，添加4500ppm PoleStar™ 200R，实测再粘连力约81.8gf、薄膜雾度约9.04%、清晰度可达95.4%，在防粘效果与光学性能之间实现完美平衡。

对比硅藻土产品，PoleStar™ 200R防粘效果适中，但能大幅保留薄膜高清透光性，核心优势显著。

因此，本品在薄膜领域的精准定位为：兼顾防粘连、高光学性能与低成本的综合型功能填料，而非单纯追求极致防粘效果。

不同树脂牌号、膜厚、吹膜设备及加工工艺，适配添加量不同，4500ppm不可作为通用固定用量。

十、PoleStar™ 200R能否用于胶黏剂和密封胶？

Imerys胶黏剂与密封胶技术资料显示，PoleStar®煅烧高岭土系列可有效提升填料装载量，同时提供优异的补强效果，适配多类胶黏剂、密封胶体系：

PoleStar®系列煅烧高岭土可有效提升胶黏剂、密封胶填料填充量，同时起到补强增稳作用，可适配结构胶、水性胶黏剂、聚氨酯、硅酮、聚硫、杂化聚合物、丁基密封胶、密封条及PVC塑溶胶等主流体系。

重要说明：公开技术资料仅覆盖PoleStar®全系列产品，并未明确所有胶黏剂、密封胶体系均适配PoleStar™ 200R。

因此精准定位为：胶黏剂、密封胶是本品极具潜力的延伸应用方向。具体适配配方、添加量、黏度、触变性、固化性能等，需结合客户实际产品专项测试验证。

严禁直接宣传“PoleStar™ 200R适用于所有硅酮胶、聚氨酯胶和密封胶”，需以实测数据为准。

十一、不同领域工程师应重点测试什么？

1. 橡胶胶辊、密封件和胶管领域

橡胶胶辊、密封件、胶管配方研发，核心需要测试门尼黏度、混炼分散均匀性、硫化曲线、拉伸强度、定伸模量、断裂伸长率、硬度、压缩永久变形、热老化性能、挤出表面平整度、口模膨胀率与整体尺寸稳定性。

2. 电线电缆绝缘领域

电线电缆绝缘材料测试，重点关注体积电阻率、介电常数、损耗因子、湿热老化稳定性、挤出加工适配性、绝缘层厚度均匀度、压缩永久变形、热老化性能，以及电缆反复弯折、扭转后的尺寸保持能力。

3. 塑料薄膜防粘连领域

塑料薄膜防粘改性测试，需全面检测初始粘连力、再粘连力、薄膜开口性、雾度、清晰度、透光率、动静摩擦系数、爽滑剂迁移情况、薄膜机械性能、吹膜生产稳定性及设备磨损情况。

4. 胶塞及封闭件领域

胶塞与药用封闭件，除常规橡胶力学性能外，还需重点核验洁净度、重金属及杂质含量、可提取物与可浸出物、药物相容性、穿刺密封性能、硫化后挥发物含量，确保完全符合行业法规与药包材标准。

十二、常见技术问题解答

Q1：PoleStar™ 200R是水洗高岭土还是煅烧高岭土？

A：PoleStar™ 200R属于煅烧高岭土，由高度精制高岭土在1000℃以上高温煅烧制成。

Q2：PoleStar™ 200R只是橡胶填料吗？

A：不是。本品可广泛应用于橡胶密封、胶管、电缆绝缘、聚合物制品、聚烯烃薄膜防粘连等多个领域，属于多功能型功能填料。

Q3：PoleStar™ 200R能改善压缩永久变形吗？

A：Imerys工业橡胶资料证实，在特定测试体系中，PoleStar™ 200R的压缩永久变形、弹性恢复性能显著优于普通片状填料。最终效果受胶种、添加量、硫化体系、测试条件影响，需以实际配方测试结果为准。

Q4：PoleStar™ 200R能用于医用胶塞吗？

A：本品具备药用封闭件应用技术支撑，且杭州崇科已有相关落地客户案例。但产品不可直接认定为医用级，需完成法规合规性、洁净度、可提取物、药物相容性等专项测试后方可应用。

Q5：PoleStar™ 200R能用于电缆绝缘吗？

A：可用于低压及部分中压橡胶电缆绝缘，核心优势为电气绝缘性佳、低吸湿、挤出稳定、压缩永久变形低。高电压、长期涉水的特殊电缆场景，需选用原厂专用品级。

Q6：PoleStar™ 200R能作为薄膜开口剂吗？

A：可以。本品是优质的聚烯烃薄膜无机防粘连/开口剂，可在防粘效果、薄膜光学性能、生产成本之间实现均衡适配。

Q7：PoleStar™ 200R能否直接替代普通高岭土？

A：不建议未经测试直接1:1替换。水洗高岭土与煅烧高岭土在矿物结构、吸湿性、表面性质、吸油量、加工性能上差异较大，需通过添加量梯度试验、性能测试确认适配方案。

十三、杭州崇科可以提供哪些支持？

杭州崇科新材料有限公司常备PoleStar™ 200R现货库存，可针对客户不同应用场景，提供全方位技术与供货支持：

杭州崇科可为客户提供全套技术与供货服务，包括官方TDS、SDS技术文件、Imerys原厂应用资料、产品试样与选型方案、配方测试技术对接，同时提供长期稳定的进口材料供应链保障。

目前产品已在胶辊、药用胶塞领域形成成熟应用，后续重点服务场景：

现阶段产品已成熟应用于胶辊、药用胶塞领域，后续将重点深耕汽车橡胶密封件、O形圈、垫片、工业及液压汽车胶管、低压/中压电缆绝缘、聚烯烃薄膜防粘改性、胶黏剂与密封胶配方开发等核心场景。

结语

PoleStar™ 200R的核心价值，绝非单纯作为增量填充填料，而是一款集多重性能优势于一体的复合型功能煅烧高岭土。

可同时满足橡胶优异加工性、挤出尺寸高精度、低压缩永久变形、低吸湿、高电气绝缘、薄膜防粘连六大核心需求，广泛适配多工业领域配方体系。

不同应用领域的核心关注点各有侧重：

不同应用赛道的技术侧重点各有不同：橡胶工程师重点关注加工性能、压缩永久变形与尺寸稳定性；电缆工程师聚焦绝缘性能、吸湿性与挤出稳定性；薄膜工程师侧重防粘效果、光学清晰度与摩擦系数；胶塞工程师则重点把控产品洁净度、法规合规性与药物相容性。

专业的材料选型，始终立足解决实际工程痛点，而非单纯对比产品价格、白度与填充量。

核心关键词：功能型煅烧高岭土、橡胶补强填料、低压缩永久变形、胶管挤出、电缆绝缘填料、薄膜防粘剂、薄膜开口剂
