（本文为 Imerys Suzorite®150S 专项技术解析，聚焦其在工程塑料中的结构调控价值，适用于材料研发、产品选型等场景。本文内容为作者基于公开技术资料及工程经验的独立整理与解读，不代表原材料生产商的官方技术立场。）
在实际工程应用中，很多工程塑料的问题并不是“强度不够”，而是制品翘曲、尺寸不稳定、不同方向性能差异过大。
在聚酰胺（PA）、聚对苯二甲酸丁二醇酯（PBT）、聚苯硫醚（PPS）、液晶聚合物（LCP）等主流工程塑料体系中，玻璃纤维虽能显著提升材料强度，但易引发翘曲变形、尺寸稳定性不足、加工窗口收窄等衍生问题。在此背景下，结构调控型无机填料成为弥补上述短板、优化材料综合性能的关键解决方案。

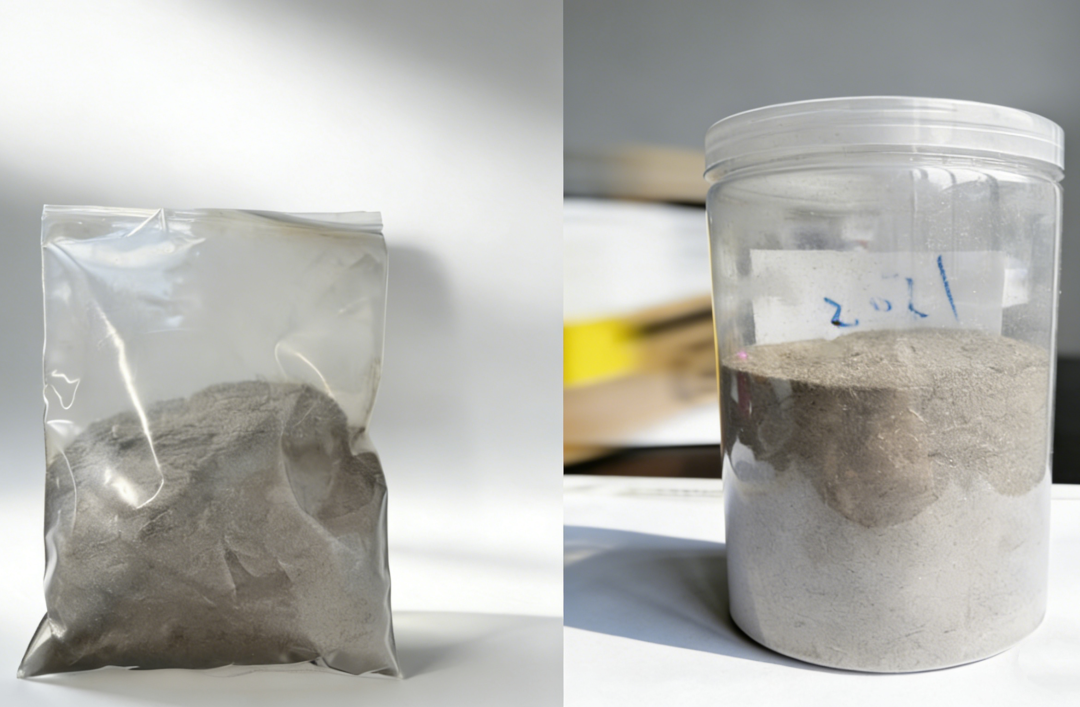

Suzorite®150S 隶属于天然金云母（Phlogopite Mica）体系，是一款专为聚合物结构调控设计的高长径比片状云母粉。其核心设计目标为最大限度保留天然云母的完整片状结构，凭借优异的形态特性在聚合物基体中发挥精准结构调控作用。

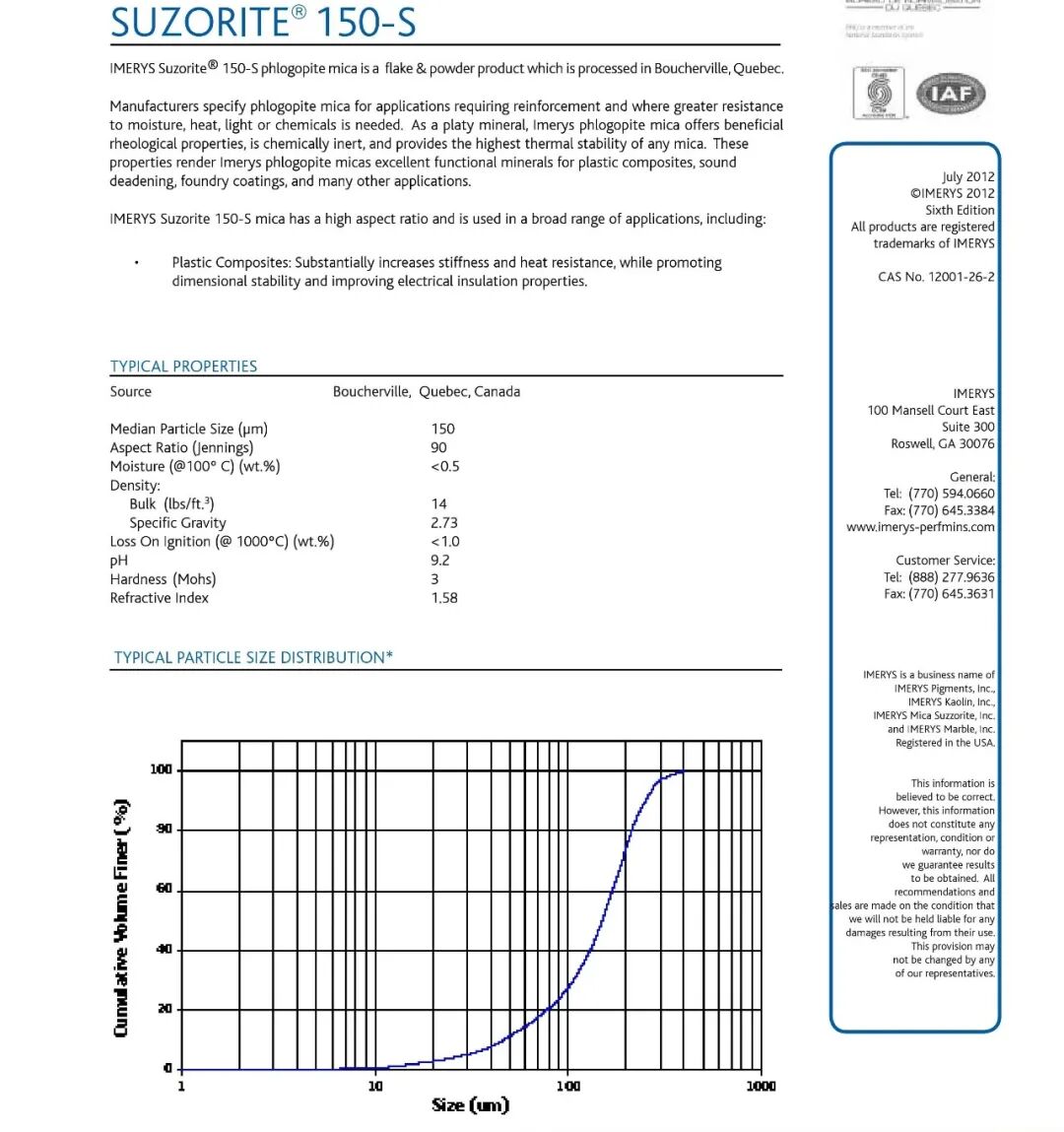

以下为其典型工程技术参数：
中位粒径（D50）：约 150 μm
粒径分布：主体集中于 50–200 μm 区间，分布均匀性优异
平均厚径比（采用 Jennings 测试方法）：约 90
灼烧失重（1000℃ 恒温条件）：≤ 1 wt%，热稳定性优良
比重：2.73 g/cm³
pH 值（10% 浆料）：约 9.2，呈弱碱性
数据来源：公开技术资料整理
Suzorite®150S 凭借高长径比片状形态，在聚合物熔体流动过程中，会自发趋向于平行于模壁的方向排列，形成连续的二维面内取向约束层。
与玻璃纤维等一维增强材料相比，该二维约束结构可有效抑制聚合物分子链及纤维的过度单向取向，显著降低材料纵向（MD）与横向（TD）的性能差异，从根源上改善制品翘曲变形问题，提升尺寸稳定性与成型精度。
在中低添加量条件下（5–15 phr，即每百份树脂重量添加 5–15 份），高长径比片状云母对弯曲模量和热尺寸稳定性具有正向贡献，其效果主要来源于结构取向调控。Suzorite®150S 对工程塑料性能的调控效果如下：
显著提升材料弯曲模量，强化结构承载能力；
对拉伸强度呈中性或轻微正向影响，不损害基体基础力学性能；
对冲击性能的负面影响相对温和，优于传统无机填料；
有效降低热膨胀系数各向异性，提升热变形温度及高温环境下的尺寸保持性。
液晶聚合物（LCP）因分子链高度取向特性，其成型制品存在显著各向异性，易引发翘曲、尺寸偏差等问题，制约其在精密电子件中的应用。
在 LCP 体系中，150S 更适合作为结构调控型填料，用于改善各向异性和翘曲问题，而非替代玻璃纤维作为主增强材料。推荐添加量为 5–10 phr，尤其适用于连接器、薄壁电子结构件等对尺寸精度及稳定性有严苛要求的场景，可有效优化 LCP 制品的成型一致性。
Suzorite®150S 归属于“结构调校型填料”，核心价值在于优化材料成型性能与尺寸精度，而非作为主增强材料追求极限力学强度。
适配精密连接器、薄壁结构件、高温工况工程塑料体系，尤其适合对尺寸稳定性、各向异性调控有明确需求的场景。
Suzorite®150S 的核心工程价值，不在于追求材料“更强”，而在于通过精准结构调控，提升材料结构稳定性、尺寸可控性及加工行为的可预测性，弥补传统增强材料的性能短板。
伴随工程塑料向高精度、高可靠性、复杂成型方向的发展趋势，Suzorite®150S 这类高长径比片状云母填料，在高端制造领域具备长期应用潜力与场景拓展空间。
