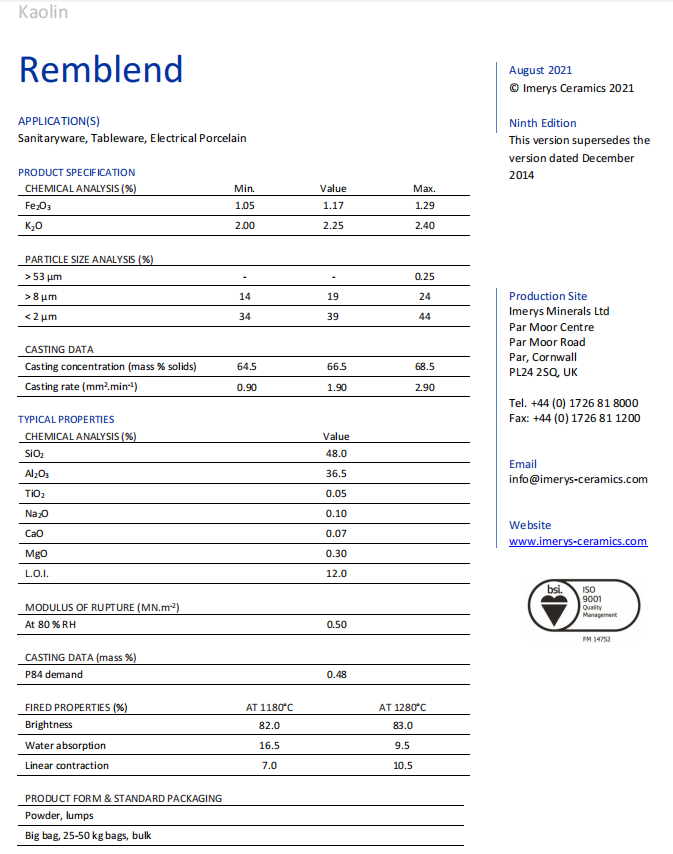

• 二氧化硅 (SiO₂)：48.0%
• 氧化铝 (Al₂O₃)：36.5%
• 低含铁量 (Fe₂O₃)：1.05% - 1.29%，确保在高温煅烧过程中不会对颜料造成明显的颜色污染。
• 氧化钾 (K₂O)：2.00% - 2.40%，有助于烧结过程中的助熔效果。
• 低含量的Na₂O、CaO和MgO，减少在烧制过程中对颜料色泽的影响。
• 细颗粒含量 (<2 μm) 34%-44%，有利于在配方中的均匀分散，保证颜料颜色的一致性。
• 粗颗粒 (>53 μm) 含量极低（******仅0.25%），确保最终产品具有光滑的质感，减少粗糙感。
流延数据
• 高流延浓度 (64.5% - 68.5%)，适用于水基体系的高效混合。
• 流延速度 (0.90 – 2.90 mm²·min⁻¹)，表明其具有良好的可操作性和流动性能。
煅烧后的性能
• 亮度：在1180°C下为82.0%，1280°C下为83.0%，确保群青颜料具有鲜艳的蓝色。
• 吸水率：随温度升高而降低（从16.5%降至9.5%），表明其致密性良好，适用于需要低孔隙率的颜料。
• 线性收缩率：适中的收缩（7.0% - 10.5%），与群青颜料的生产工艺相匹配。
产品形式和包装
• 提供粉末和块状两种形式，包装规格有大袋（25-50公斤）和散装，满足不同规模生产的需求。
对群青颜料生产的独特优势：
Remblend高岭土的特性使其与群青颜料的生产工艺非常契合，特别是在煅烧性能和热稳定性方面。
细颗粒度使其易于与其他原料混合，提高了颜料在基料中的分散效果。
